测温原理

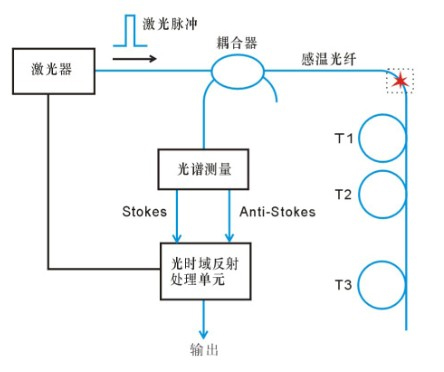

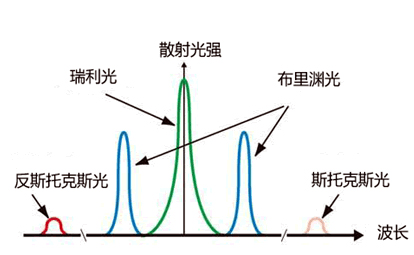

   分布式光纤测温系统（DTS）是利用光在光纤中传输时产生的自发拉曼散射（RAMAN）和光时域反射（OTDR）原理来获取空间温度分布信息的。激光器将一束通过调制后的脉冲光注入到光纤中，光在光纤中传输的同时不断产生后向拉曼散射光，而这些散射光的强度与散射点的温度有关。另外根据光在光纤中的传输速度和回波时间可以实现对散射点的定位。



系统优势：

1. 连续测温，即可测线，又可测点，实现各种工况的实时在线测温及早期预警。
2. 光纤本身即为传感器，本质安全可靠，防爆、防燃、防腐蚀、耐高压、抗电磁干扰。
3. 现场只铺设感温光缆，无电子设备，系统安全可靠。
4. 产品可任意设置过温和差温报警阈值。
5. 产品软件直观显示被测区域的具体位置及名称，进行实时连续的温度监测。
6. 产品可以对被测区域的监测点的故障趋势进行智能分析，并准确定位。
7. 保存历史数据，作为运行经验的积累和事故分析的依据。
8. 自带8路继电器（也可根据客户需要定制其他类型通讯接口），可与消防报警主机、局域网、Internet网等连接，实现数据共享，方便管理。
9. 产品具有自诊断功能，可瞬时光纤或光缆故障。

应用领域：

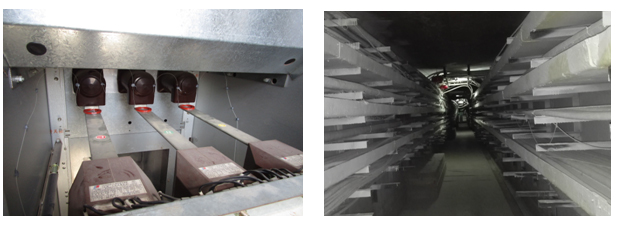

1. 电缆桥架、电缆沟、电缆接头、开关柜、空冷岛
2. 输油气管道、热力管道泄露监测

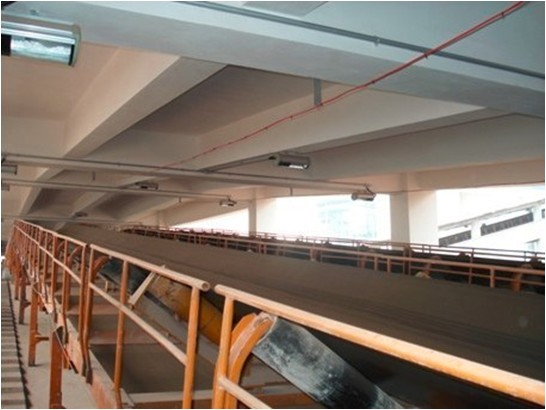

3. 选煤厂动力电缆、输煤皮带火灾监测
4. 石油化工油汽储罐温度监测
5. 铁路、公路隧道消防监测

系统组成：

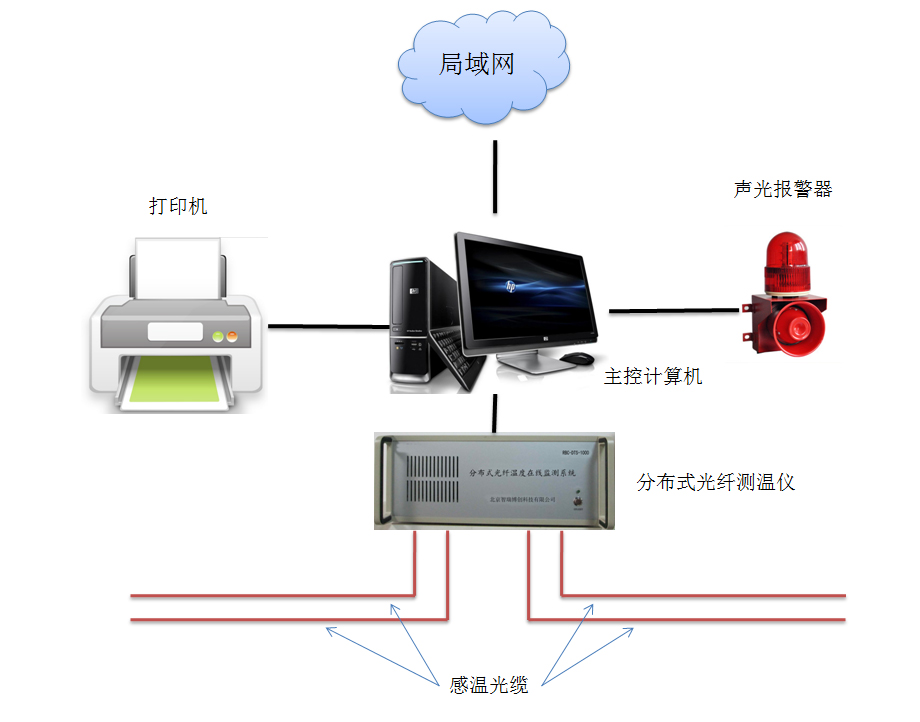

系统由测温主机、监测软件、感温光缆及相关配件组成，系统能准确探测光纤沿线任意测量点的温度值。

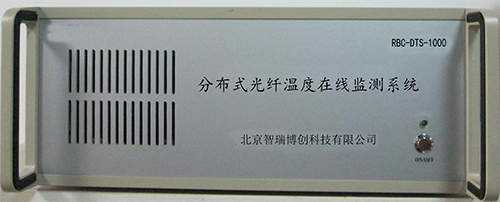

   测温主机：

RBC-DTS-1000

• 特性及功能

1. 测量距离远且响应时间短。
2. 历史数据储存、查询、分析、打印。
3. 可设定多级超温报警和温升速率报警。
4. 24小时在线监测，超温报警，真正实现无人值守。



• 技术参数



型号	RBC-DTS-1000
通道数	1、2、4、8  可定制
测温距离	2km、4km、6km、8km、12km、20km
测温范围	-40℃—120℃（更高温选用高温光缆）
测温精度	±1℃
测温分辨率	0.1℃
定位精度	1m；0.1m(光纤探头)
响应时间	≤1s/单通道
报警方式	定温、差温
继电器输出	8路（最大可扩展至256路）
电    源	220V AC
接    口	以太网
工作温度	-10℃～50℃
尺寸（宽×高×深）	480mm×90mm×380mm(可定制)

感温光缆：


• 产品说明

感温光缆（铠装、耐高温、）采用最高等级的多模／单模光纤纤芯，根据实际应用场合配置相应光纤紧套包层，并增加不锈钢保护管和抗拉钢丝网灯铠装层保护光纤不受损害；外护套为高性能的阻燃材料，具有优良的热传导特性、机械性能、防水性能及防腐蚀特性，可以适应比较恶劣的施工条件和工作环境。

• 技术参数

型号	外径 （mm）	重量 Kg／km	强度		最小弯曲 外径 （mm）	适用温度（℃）
			抗压 N	抗拉 N		长期	短时
通用型	3.0	18	3000／100mm	300	30	-45～85	-50～120
加强型	10	100	3000／100mm	2000	35	-45～300	-50～420
钢网屏蔽型	3.5	23	3000／100mm	300	30	-45～85	-50～120
非金属耐高温型	3.5	13	200／100mm	200	30	-45～250	-50～300

• 产品图片

1. 通用型感温光缆

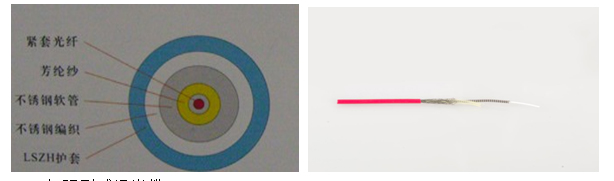

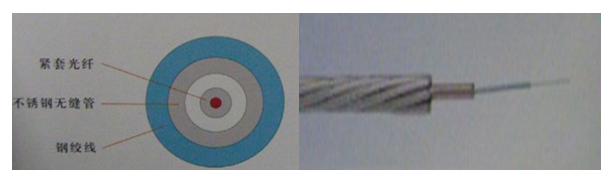

1. 加强型感温光缆

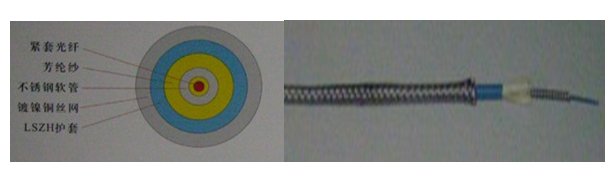

1. 钢网屏蔽型感温光缆

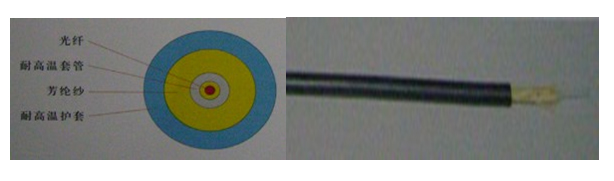

1. 非金属耐高温型感温光缆



软件介绍

• 软件功能

1. 实时数据采集：从被监控区域逐点实时采集温度值，形成实时数据库
2. 实时数据显示：实时显示从当前区域采集所得到的的温度值
3. 定/差温报警：根据用户要求设置报警预值，并可对被监控区域分段设置不同分区，每个分区可以任意设置报警阈值，对不同的部位进行不同标准的监控。
4. 历史数据显示：用户可以通过历史数据查询得到某区域某时段的温度，最高温度
5. 特性曲线显示：包括某时刻温度分布曲线、某时段某点的温度变化曲线、某时刻最高温度变化曲线

• 软件图实例



应用领域：
分布式光纤温度传感器系统具有实时在线监测、测温精度高、本质安全和不受电磁干扰等优点，被广泛应用在电力、石化、交通隧道、冶金、泄漏等工业场所。

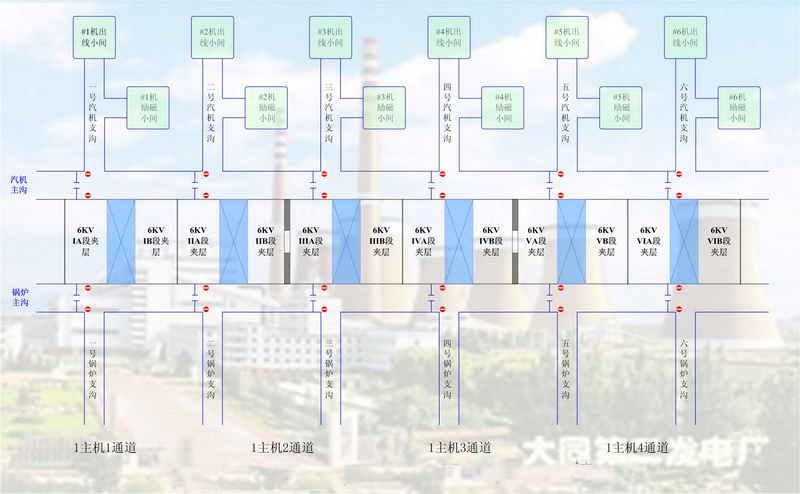

电缆桥架、电缆隧道、电缆沟、电缆接头、开关柜、空冷岛

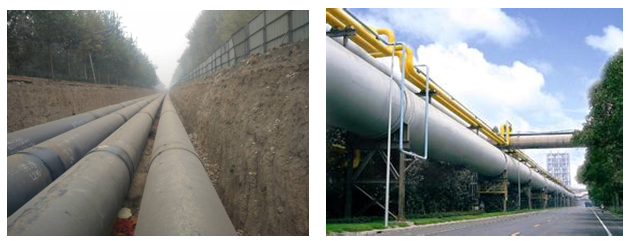

输油管道泄漏、输气管道泄漏、热力管道泄漏
